FILTRE PASSIF SERIE – CIRCUIT BOUCHON (TCFM)

Applications principales:

Blocage de la fréquence de télécommande

(pilotage à distance par fréquence musicale

TCFM).

Parcs éoliens, champs photovoltaïques et

installations industrielles peuvent absorber

cette fréquence (175 Hz principalement).

Descriptif

Le filtre passif PBF sert au blocage de la fréquence de télécommande utilisée par les

gestionnaires de réseaux pour véhiculer des

ordres de basculements tarifaires en modulation de fréquence sur le 50 Hz.

La connexion sur le réseau d‘une installation

comme les parcs éoliens et les champs photovoltaïques peut provoquer l‘absorption du signal de télécommande.

La connaissance de la fréquence de télécommande utilisée sur le réseau permet de déterminer le filtre en fonction de la puissance installée et des caractéristiques du réseau.

Généralités

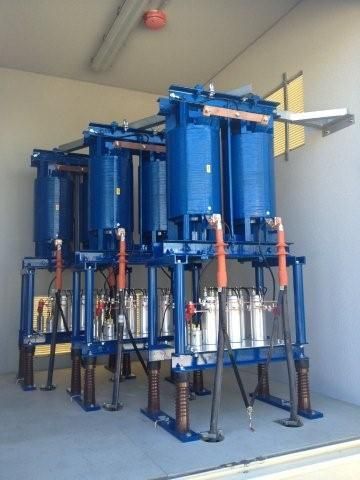

Le filtre passif PBF est connecté en série sur

le réseau au point de raccordement du réseau

HTA dans le poste de livraison pour des

puissances < 20 MW - 20 kV (au delà, nous

consulter).

Le filtre PBF est un circuit-bouchon laissant

passer la puissance produite à injecter sur le

réseau, son impédance permet de bloquer le signal de télécommande (TCFM) présent sur le réseau en entrée d‘installation.
